改善液壓升降分散機穩定性的新結構
原有的液壓升降分散機的升降機構采用的導柱是單導柱，這種單導柱液壓升降機構在穩定性方面存在不足：
分散機的動力頭和分散攪拌軸所組成的傳動機構總成，被安裝在一個橫梁機架內部，這個橫梁機架是由液壓缸的活塞桿和導柱支撐起來的，這種“兩點一線”的支撐結構方式，注定了機器運轉工作時容易產生左右晃動，機器運行的穩定性不夠好；
中實三水通過結構改進設計，對以上問題進行了針對性的有效改進，使液壓升降分散機的穩定性提高：

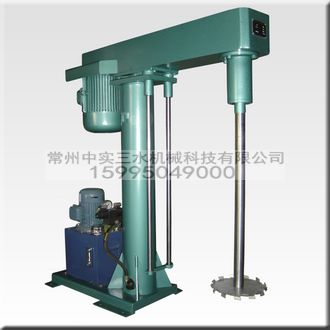

將單導柱變成雙導柱，分散機的動力頭和分散攪拌軸所組成的傳動機構總成，被安裝在一個橫梁機架內部，這個橫梁機架是由液壓缸的活塞桿和兩個導柱支撐起來的，這三個支撐點被布置為一種“等腰三角形”的位置關系，是一種“三點一面”的支撐結構，這種“三點一面”的支撐結構方式，有效地解決了機器運轉工作時容易產生左右晃動的問題，機器運行變得非常的穩定和可靠。
